Attache Tablier à Clipper sur Tube avec fentes de 10x2,5mm Ergot 16mm pour Lames de 13-14mm Long 210mm Coloris Gris

4,66 €
TTC

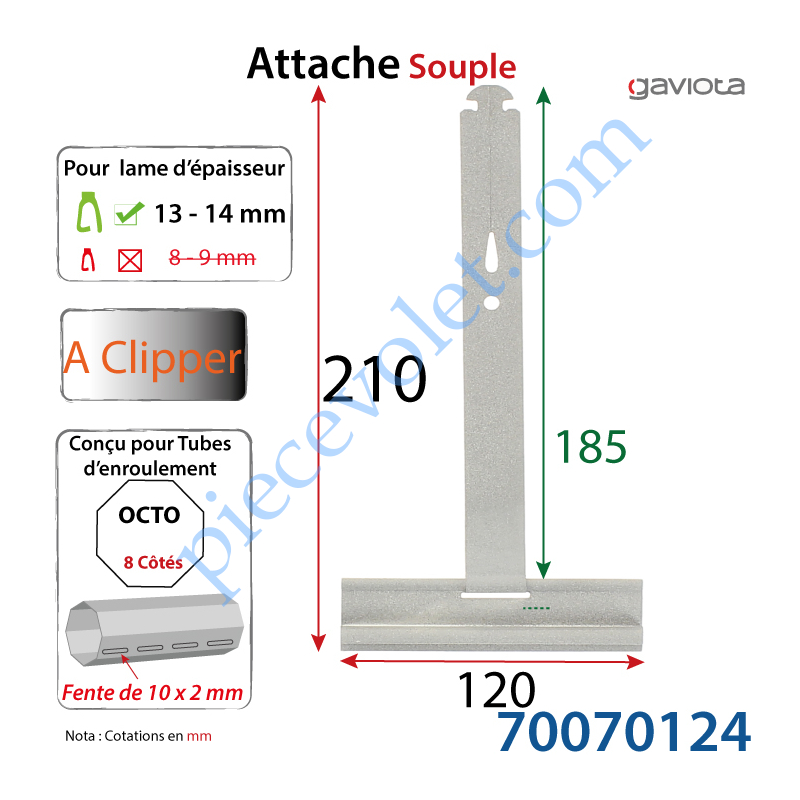

Gaviota Ref: 70070124 - Attache Tablier qui permet de relier les lames au tube d'enroulement. - Improprement appelée par le Fabricant: "Ressort de Sécurité", en effet cette attache Ne verrouille Pas les lames en partie basse. - à Cliper sur le Tube d'enroulement (en général Octogonal) muni de fentes de 10 x 2,5 mm - pour Lames à Gros Crochet, en général ce sont des lames de 13-14 mm d'épaisseur - Elle est constituée: - d'un feuillard en inox ressort de 20 mm de large et de 190 mm de Long, il est fendu dans le sens de la Longueur de manière à permettre à la découpe de 16 mm de large en forme de demi-lune de pénétrer dans la fente du tube d'enroulement et de ne plus en sortir. - d'un Profil en Pvc Gris Moulé de 120 mm de long dans lequel est inséré un cylindre métallique qui permet la rotation du feuillard pendant l'enroulement.
Quantité

Attache Tablier qui permet de relier les lames au tube d'enroulement. - Improprement appelée par le Fabricant: "Ressort de Sécurité", en effet cette attache Ne verrouille Pas les lames en partie basse. - à Cliper sur le Tube d'enroulement (en général Octogonal) muni de fentes de 10 x 2,5 mm - pour Lames à Gros Crochet, en général ce sont des lames de 13-14 mm d'épaisseur - Elle est constituée: - d'un feuillard en inox ressort de 20 mm de large et de 190 mm de Long, il est fendu dans le sens de la Longueur de manière à permettre à la découpe de 16 mm de large en forme de demi-lune de pénétrer dans la fente du tube d'enroulement et de ne plus en sortir. - d'un Profil en Pvc Gris Moulé de 120 mm de long dans lequel est inséré un cylindre métallique qui permet la rotation du feuillard pendant l'enroulement.
70070124

Fiche technique

Nom de l'Attache
Attache Souple en Pvc à Clipper Fente 11 x 2 mm
Type d'Attache
Attache Souple à Clipper Fente 11 x 2 mm Longue (Inox + Pvc)
Type de Tube d'enroulement
Octo 40 Sertissage Intérieur
Type de Tube n°2
Octo 52 Selve
Type de Tube n°3
Octo 60 Sertissage Intérieur
Type de Tube n°4
Octo 40 imbac ou Simbac Sertissage Extérieur
Type de Tube n°5
Octo 60 Sertissage Extérieur
Matière
Pvc
Largeur Côté Tube (mm)
20
Largeur Côté Tablier (mm)
120
Longueur Utile (mm)
197
Type de Fonctionnement de l'Attache Tablier
Ht Tablier = Ht Bas Tulipe + Pénétration
Longueur Enroulée sur le Tube (mm)
197
Espace Nécessaire dans Coulisse (mm)
1
Poids Maxi de Tablier par Attache (g)
5000
Fractionnement de l'Attache Tablier
Oui (à la Pièce)
Cote A (mm)
1249
Cote B (mm)
1749
Cote C (mm)
2249
Cote D (mm)
2749
Cote E (mm)
3249
Cote F (mm)
3749
Cote G (mm)
0
Coloris
Gris Clair
Type d'articulation
13-14 mm (Attache Lame-Lame Articulation)
Meilleur Type de Fixation
Clipper dans Fente Rectangulaire
