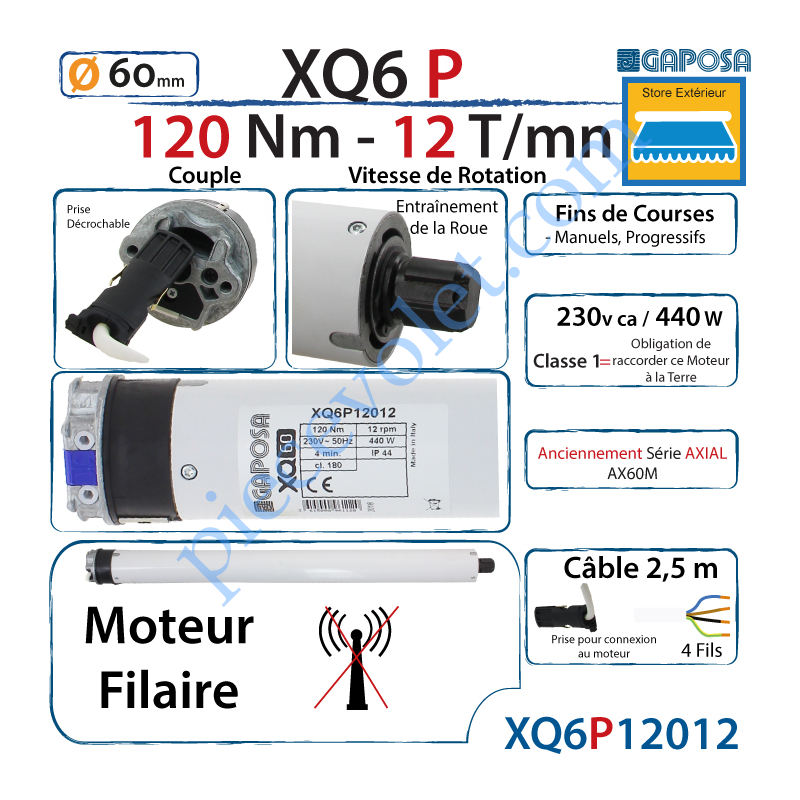

Moteur 120/12 XQ6P Fins de Courses Progressifs sans Mds

443,16 €
TTC
Ref: XQ6P12012 Marque : Gaposa
- Référence de Fabrication :
- Moteur Filaire Sans Commande Radio
- Manœuvre de Secours : Sans
- Fins de Courses : FdC Manuel Progressif
- Couple : 120 Nm
- Vitesse de rotation : 12 Tours/mn
- Tension d'utilisation : 230v ca Monophasé
- Isolation électrique : Classe 1
- Intensité : 2 A
- Indice de protection : IP 44
- Niveau sonore Non mesuré
- Câble : H05VV-F - Blanc
- Longueur : 2.5 m
- Garantie contractuelle: 5 Ans
Quantité

t_
Moteur Filaire Gaposa XQ6P (Liaison Filaire entre le Moteur et l'inverseur de Commande)
- Réglage Progressif des Fins de Courses à l'aide de 2 vis sur la Tête du Moteur
- Couple: 120 Nm Sans détection d'obstacle, il ne faut donc pas trop surdimensionner le couple moteur
- Vitesse de Rotation: 12 Tours par Minute
- Tête XQ6 Epaisseur 17,5 mm en Zamac (Zinc-Aluminium), elle est Compatible avec tous les supports Gaposa Gamme 60 & avec la plupart des supports pour Tête Etoile
- Sans Radio (dit: Moteur Filaire) Moteur Electro-Mécanique
- Ce moteur, comme tous les moteurs Filaires peut être raccordé à un Récepteur Radio, de manière à être commandé par Emetteur, par exemple:
- QCX09
- QCXTAG
- Classe 1: Nécessite d'être raccordé à la Terre
- Câble Débrochable 4 Conducteurs (Compris la Terre)
Sans MdS (Sans Manœuvre de secours manuelle)
Peut soulever ± 200 kg de Tablier quand il est monté dans un tube de ø 70 mm
Peut Remplacer le Moteur Gaposa Série Axial 60 ou AX60 de 100 Nm référence: AX10012
Dans ce cas, il faudra certainement remplacer également:
- le Support de la Tête du Moteur
- le jeu d'Adaptation au Tube d'Enroulement
XQ6P12012

Fiche technique

Marque
Gaposa
Gamme de Moteur
XQ6 P Anciennement Série Axial 55 ou 60 Modèle AX60P
Type de Moteur
Filaire Gaposa XQ P FdC Mécaniques Progressifs Sans MdS
Classe d'Isolation
Classe 1
Protocole Radio
Sans Radio Moteur Filaire
Type de Tête
XQ 60 Anciennement Axial 60 AX60 (Gaposa)
Support de Tête Compatible
LT (Tête Etoile Epaisseur 17,15mm) (Somfy)
1er Type de Percement de la Tête
2 Trous entr'axes 48 mm dans l'axe du Moteur
Percement ø n°1 (mm)
Taraudé M6
2ème Type de Percement de la Tête
1 Trou dans l'axe du Moteur
Types & ø de percement Bis
ø 12 mm
Type d'Entraînement des Adaptations
Gaposa XQ40,50 et 60 Crabot 4 Branches ø 22-28,5 mm
Type de FdC
FdC Manuel Progressif
Main
Réversible Montage à Gauche ou à Droite
Fonction Re-tension de la Toile
Non
Fonction Fermeture du Coffre en Douceur
Non
Fonction Relâchement de la Toile en FdC Haut
Non
ø de Base (mm)
ø 57-58 mm Série Large
Type d'Adaptation
Sans
Manœuvre de Secours
Sans MdS Manuelle
Longueur Intérieur Tube
0
Longueur Totale Tête Comprise Sans Roue (mm)
695
Longueur zz (mm)
0
Longueur xx (mm)
0
Couple Nm
120 Nm
Vitesse de Rotation
12 Tours/mn
Type de Vitesse de Rotation
Série Classique
Capacité de la Cage de FdC
26 Tours
Voltage
230v ca Monophasé
Intensité Théorique (A)
2
Date à laquelle les infos au sujet du condensateur
Temps de Fonctionnement (s)
240
Température de Déclenchement (°C)
0
Niveau Sonore (dbA)
0
Température d'utilisation du Moteur
de - 10 à + 40°Celsius
Longueur Câble (m)
2,5
Couleur du Câble
Blanc
Type du Câble
H05VV-F
Nombre de Conducteurs
4
Connexion du Câble au Moteur
Prise Noire 4 Conducteurs Bleu-Marron-Noir-Vert/Jaune XQ Gaposa
Indice de Protection
IP 44
Garantie Contractuelle
5 Ans
