Support Nice Era Tête LH Métallique sur plaque 100x100 4 Trous en Croix Fraisés diamètre 5,2 entr'axes 85 mm

42,98 €
TTC
Nice Ref: 525.10054 - Support pour Moteur Nice Série Era Tête LH en Acier Zingué Epaisseur Totale: 4 mm Constitué de 2 Plaques: - La Plaque n°1 de 100 x 100 mm Epaisseur: 2 mm - 4 Trous en Croix Fraisés ø 5,2 mm aux 4 côtés à entre-axes horizontaux 85 mm - 8 Trous Taraudés M5 autour d'une circonférence diamètre 91,5 mm - 4 Trous en Croix percés en diagonale ø 6,5 mm à entre-axes en Croix 48 mm - 2 Trous Taraudés M5 de 90° sur un rayon de 48 mm à entre-axes 68 mm décalés sur 1 côté - Avec 1 Téton Central ø ± 12 mm x Longueur ± 17 mm - La Plaque n°2 de 120 x 100 mm Epaisseur: 2 mm - 4 Trous en Croix Fraisés ø 5,2 mm à entre-axes en Croix 92 mm - 2 Trous en Ligne Fraisés ø 7,2 mm à entre-axes 96 mm - 1 Trou Central ø 20 mm - Livré avec: - 4 Vis Têtes Fraisées Bombées M5 x 9 pour fixer les 2 Plaques l'une avec l'autre - 2 Vis Têtes Fraisées M6 x 25 et 2 Ecrous M6 pour fixer la Tête du moteur sur la Plaque n°2
Quantité

t_

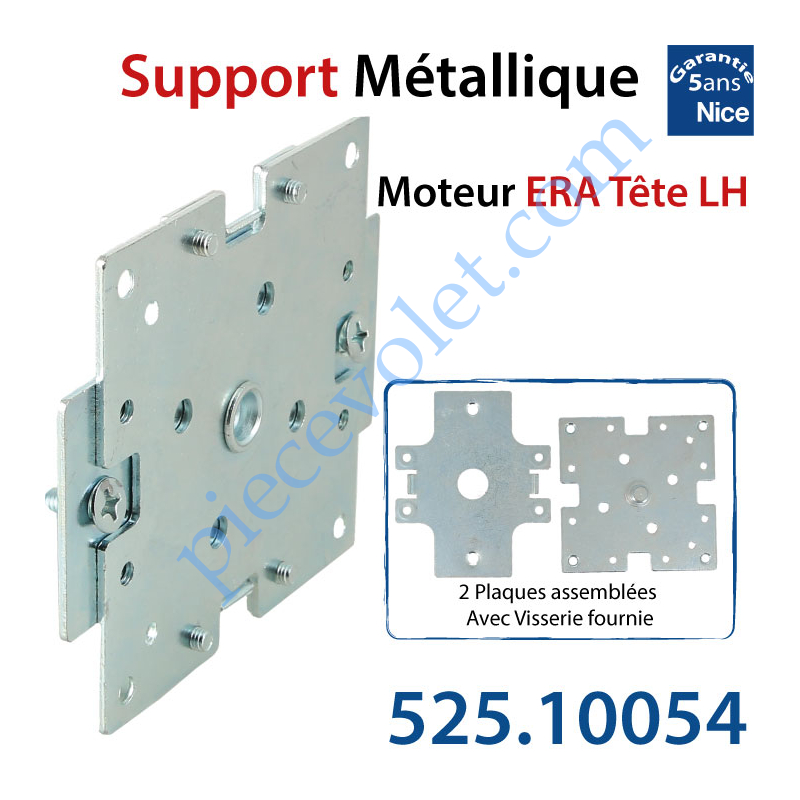

Support pour Moteur Nice Série Era Tête LH
en Acier Zingué Epaisseur Totale: 4 mm
Constitué de 2 Plaques:
- La Plaque n°1 de 100 x 100 mm Epaisseur: 2 mm
- 4 Trous en Croix Fraisés ø 5,2 mm aux 4 côtés à entre-axes horizontaux 85 mm
- 8 Trous Taraudés M5 autour d'une circonférence diamètre 91,5 mm
- 4 Trous en Croix percés en diagonale ø 6,5 mm à entre-axes en Croix 48 mm
- 2 Trous Taraudés M5 de 90° sur un rayon de 48 mm à entre-axes 68 mm décalés sur 1 côté
- Avec 1 Téton Central ø ± 12 mm x Longueur ± 17 mm
- La Plaque n°2 de 120 x 100 mm Epaisseur: 2 mm
- 4 Trous en Croix Fraisés ø 5,2 mm à entre-axes en Croix 92 mm
- 2 Trous en Ligne Fraisés ø 7,2 mm à entre-axes 96 mm
- 1 Trou Central ø 20 mm
- Livré avec:
- 4 Vis Têtes Fraisées Bombées M5 x 9 pour fixer les 2 Plaques l'une avec l'autre
- 2 Vis Têtes Fraisées M6 x 25 et 2 Ecrous M6 pour fixer la Tête du moteur sur la Plaque n°2
525.10054

Fiche technique

Type de fabrication
Marque
Nice
Type de Tête
LH (Nice)
Type de Fixation du Moteur sur le Support
Visser
Accessoire Fixation Moteur sur le Support Fourni
2 Vis T Fraisées M6x25 & 2 Ecrous M6
Matière
Acier Zingué
Coloris
Zingué Argent
Cote A (mm)
4
Type de Fixation du Support
Visser
Entr'axes des Fixations
Entre-axes 85 mm
Quantité de percement
4 Trous
Percement ø n°1 (mm)
Trou Rond ø ± 5,5 mm pour Vis Tête Fraisée
Entr'axes des Fixations Bis
Entre-axes 91,5 mm
Quantité de percement Bis
8 Trous
Types & ø de percement Bis
Taraudé M5
Entr'axes des Fixations Ter
Entre-axes 48 mm
Quantité de percement Ter
2 Trous
Types & ø de percement Ter
Taraudé M5
Entr'axes des Fixations Quater
Entre-axes 68 mm
Quantité de percement Quater
2 Trous
Types & ø de percement Quater
Taraudé M5
Type de Console
Console Avec Emplacement pour Plaque 100x100 Non Spécifique
