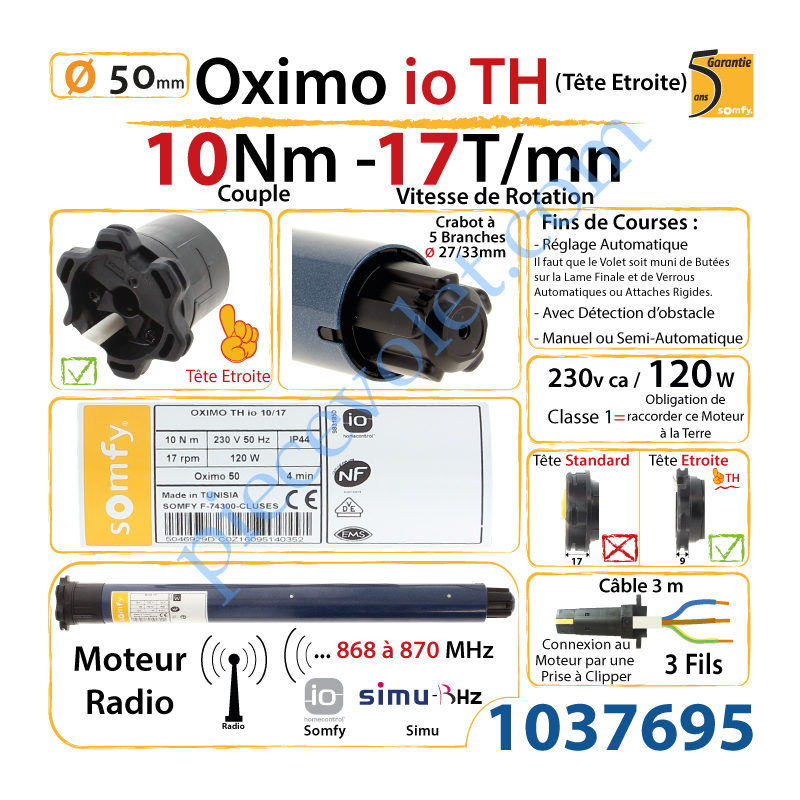

Moteur Oximo 10/17 TH (Tête Etroite) io LT 50 sans Mds

Produit réservé aux professionnels
TTC
Ref: 1037695 Marque : Somfy
- Référence de Fabrication :
- Commande radio : io (Somfy) ou ßHz (Simu) 868 à 870 MHz
- Manœuvre de Secours : Sans
- Fins de Courses : Fdc Electronique Automatique pour Volet Roulant & Réglable du Point de Commande
- Couple : 10 Nm
- Vitesse de rotation : 17 Tours/mn
- Tension d'utilisation : 230v ca Monophasé
- Isolation électrique : Classe 1
- Intensité : 0.5 A
- Indice de protection : IP 44
- Niveau sonore : 47dbA
- Câble : H05VV-F
t_
Moteur Radio Oximo io TH (Liaison Radio entre le Moteur et l'Emetteur de Commande)
- Tête Etoile Etroite (TH) 6 Branches Epaisseur 8,5 mm en Matériau Composite Compatible avec les supports Somfy tête LT TH
- 12 Emetteurs Rts peuvent être enregistrés dans la mémoire du moteur
- Récepteur radio io Home Control intégré (le Protocole io est utilisé par d'autres Marques, comme: Velux, Philips Hue, Ciat, Honeywell, Hitachi, etc.).
- 3 Fréquences 868,25 - 868,95 et 869,95 MHz avec ré-émission de l'ordre jusqu'à 8 fois
- Codage sur 128 bits soit 3,4 10^38 possibilités Avec code tournant (Rolling Code) pour un maximum de sécurité
- 4 Modes de réglage des Fins de Courses, à choisir, suivant l'équipement du volet:
- Réglage Automatique: si le Volet est muni de Butées et de Verrous Automatiques ou Attaches Rigides
- Réglage Automatique en Haut et Manuel en Bas: si le Volet est muni de Butées et de Sangles d'attache Souples du tablier sur l'axe
- Réglage Automatique en Bas et Manuel en Haut: si le Volet n'est pas muni de Butées sur la lame finale et qu'il est muni de Verrous Automatiques ou Attaches Rigides
- Réglage Manuel des Fins de Courses à partir de l'émetteur de commande si le Volet n'est pas muni de Butées sur la lame finale et est muni de Sangles d'attache Souples du tablier sur l'axe
- Une Position intermédiaire: my (ma position) est réglable et modifiable par l'utilisateur
- elle sera accessible à partir du bouton stop ou my de l'émetteur quand le volet est à l'arrêt
- Couple: 10 Nm Avec Détection d'obstacle en Montée comme en Descente
- Vitesse de Rotation: 17 Tours par Minute
- Moteur Electronique ce qui permet de brancher plusieurs moteurs en parallèle
- Classe 1: Nécessite d'être raccordé à la Terre
- Sans MdS (Manoeuvre de Secours Manuelle)
- Série LT 50: Ce moteur dont le diamètre du fût mesure environ 45 mm ne peut pénétrer que dans un tube rond dont le diamètre extérieur est supérieur ou égal à 50 mm
1037695

Fiche technique

Marque
Somfy
Gamme de Moteur
Oximo
Type de Moteur
Radio BD Oximo io LT Somfy Sans MdS
Classe d'Isolation
Classe 1
Protocole Radio
io (Somfy) ou ßHz (Simu) 868 à 870 MHz
Type de Tête
LT TH (Tête Etroite) (Somfy)
1er Type de Percement de la Tête
Sans
Type d'Entraînement des Adaptations
Somfy LT ou Simu T5 T6 Crabot 5 Branches ø 27-38 mm
Type de FdC
Fdc Electronique Automatique pour Volet Roulant & Réglable du Point de Commande
Main
Réversible Montage à Gauche ou à Droite
Fonction Re-tension de la Toile
Non
Fonction Fermeture du Coffre en Douceur
Non
Fonction Relâchement de la Toile en FdC Haut
Non
ø de Base (mm)
ø 45 mm Série Médium
Type d'Adaptation
Sans
Manœuvre de Secours
Sans MdS Manuelle
Longueur Intérieur Tube
0
Longueur Totale Tête Comprise Sans Roue (mm)
Longueur zz (mm)
640
Longueur xx (mm)
655
Couple Nm
10 Nm
Vitesse de Rotation
17 Tours/mn
Type de Vitesse de Rotation
Série Classique
Capacité de la Cage de FdC
136 Tours
Voltage
230v ca Monophasé
Intensité Théorique (A)
0,5
Date à laquelle les infos au sujet du condensateur
Temps de Fonctionnement (s)
240
Température de Déclenchement (°C)
140
Niveau Sonore (dbA)
47
Longueur Câble (m)
3
Couleur du Câble
Blanc
Type du Câble
H05VV-F
Nombre de Conducteurs
3
Connexion du Câble au Moteur
Prise Marron ou Grise Avec 2 Vis 3 Conducteurs Bleu-Marron-Vert/Jaune LT Somfy
Indice de Protection
IP 44
Garantie Contractuelle
5 Ans
Nouveau produit

Téléchargement

Oximo io Modification du Fin de Course Bas Avec Emetteur Situo ou Smoove Après Programmation en Français.pdf

Téléchargement (260.74k)

Oximo io Modification du Fin de Course Bas Avec Emetteur Telis Composio ou Chronis Impressario Après Programmation en Français.

Téléchargement (1.09M)

Oximo io Modification du Fin de Course Haut Avec Emetteur Situo ou Smoove Après Programmation en Français.pdf

Téléchargement (215.28k)

Oximo io Modification du Fin de Course Haut Avec Emetteur Telis Composio ou Chronis Impressario Après Programmation en Français

Téléchargement (1.07M)

Oximo io Modification du Sens de Rotation Avec Emetteur Situo ou Smoove Après Programmation en Français.pdf

Téléchargement (204.92k)

Oximo io Modification du Sens de Rotation Avec Emetteur Telis Composio ou Chronis Impressario Après Programmation en Français.p

Téléchargement (1.05M)

Oximo io Notice de Programmation Avec Emetteur Situo ou Smoove en Mode Exclusivement Automatique en Français.pdf

Téléchargement (481.73k)

Oximo io Notice de Programmation Avec Emetteur Telis Composio ou Chronis Impressario en Mode Exclusivement Automatique en Franç

Téléchargement (1.51M)

Oximo io Notice de Programmation des Fins de Courses Haut & Bas Avec Emetteur Situo ou Smoove en Français.pdf

Téléchargement (728.22k)

Oximo io Notice de Programmation des Fins de Courses Haut & Bas Avec Emetteur Telis Composio ou Chronis Impressario en Français

Téléchargement (1.69M)

Oximo io Notice de Programmation du Fin de Course Bas Avec Emetteur Situo ou Smoove en Français.pdf

Téléchargement (563.3k)

Oximo io Notice de Programmation du Fin de Course Bas Avec Emetteur Telis Composio ou Chronis Impressario Après Programmation e

Téléchargement (1.51M)

Oximo io Notice de Programmation du Fin de Course Haut Avec Emetteur Situo ou Smoove en Français.pdf

Téléchargement (529.27k)

Oximo io Notice de Programmation du Fin de Course Haut Avec Emetteur Telis Composio ou Chronis Impressario Après Programmation

Téléchargement (1.48M)

Oximo io Remise à Zéro à Utiliser en Dernière Extrémité Avec Emetteur Situo ou Smoove Après Programmation en Français.pdf

Téléchargement (223.31k)

Oximo io Remise à Zéro à Utiliser en Dernière Extrémité Avec Emetteur Telis Composio ou Chronis Impressario Après Programmation

Téléchargement (896.86k)
