Moteur Nice Filaire Era M 50/12 Avec FdC Manuels Série M (Medium ø45mm)

123,37 €
TTC
Ref: EM5012 Marque : Nice
- Référence de Fabrication :
- Moteur Filaire Sans Commande Radio
- Manœuvre de Secours : Sans
- Fins de Courses : FdC Manuel Progressif
- Couple : 50 Nm
- Vitesse de rotation : 12 Tours/mn
- Tension d'utilisation : 230v ca Monophasé
- Isolation électrique : Classe 1
- Intensité : 1.1 A
- Indice de protection : IP 44
- Niveau sonore Non mesuré
- Câble : H05VV-F - Blanc
- Longueur : 2.5 m
- Garantie contractuelle: 5 Ans
Quantité

t_

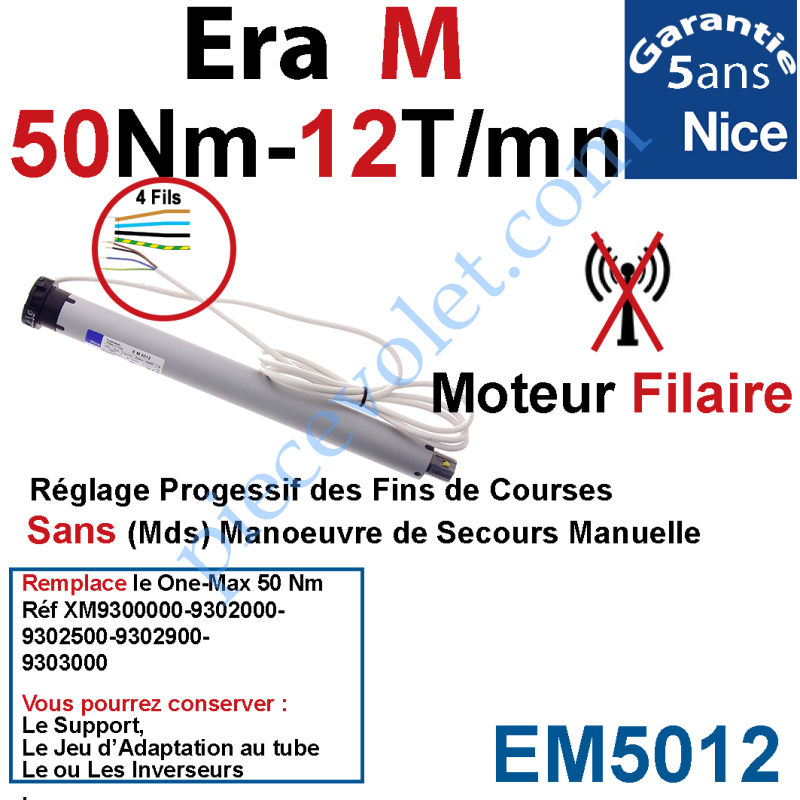

Moteur Filaire Era M 50/12

(Liaison Filaire entre le Moteur et l'inverseur de Commande).

Remplace le Moteur One Max 50 Nm.

Références:

- XM9300000

- XM9302000

- XM9302500

- XM9302900

- XM9303000

suivant le conditionnement et la longueur du Câble dans lequel le moteur Originel a été acheté.

Mêmes Support et Adaptation au Tube d'Enroulement.

- Réglage Progressif des Fins de Courses à l'aide de 2 vis sur la Tête du Moteur.

- Couple: 50 Nm Sans détection d'obstacle,

   il ne faut donc pas trop surdimensionner le couple moteur.

- Vitesse de Rotation: 12 Tours par Minute.

- Tête en Matériau Composite , Diamètre 58 mm à 4 Encoches, Epaisseur 15 mm

- Elle est   Compatible avec tous les supports Nice Era ou Max série M (Medium).

- Sans Radio Moteur Electro-Mécanique (dit: Moteur Filaire).

- Des Capteurs Climatiques Filaires ou Radio  peuvent être associés par Programmation

- Ce moteur comme tous les moteurs Filaires peut être raccordé à un Récepteur Radio, de manière à être commandé par Emetteur, par exemple:

- TT1N

- TT2N

- Ce moteur peut être commandé à partir de smartphones (à condition qu’il ait préalablement été équipé d’un récepteur Radio) en utilisant les boxs :

       - Nice: Yubii Home, Core

       - Fibaro: Home Center 3, Home Center Lite

- Classe 1: Nécessite d'être raccordé à la Terre

- Câble 4 Conducteurs (Compris la Terre)

- Sans MdS (Sans Manœuvre de secours manuelle).

- Peut soulever ± 93 kg de Tablier (Tablier = Ensemble des Lames), quand il est monté dans un tube de ø 60 mm.
EM5012

Fiche technique

Marque
Nice
Gamme de Moteur
Era M
Type de Moteur
Filaire Era M ou L Nice Sans MdS
Classe d'Isolation
Classe 1
Protocole Radio
Sans Radio Moteur Filaire
Type de Tête
Era M ou Max M (Nice)
1er Type de Percement de la Tête
4 Trous entr'axes 44,8 x 17 mm soit 48 mm en Croix dans l'axe du Moteur
Type d'Entraînement des Adaptations
Nice Era M ou L ou Max M ou L Crabot 6 Branches ø 25-29 mm
Type de FdC
FdC Manuel Progressif
Main
Réversible Montage à Gauche ou à Droite
Fonction Re-tension de la Toile
Non
Fonction Fermeture du Coffre en Douceur
Non
Fonction Relâchement de la Toile en FdC Haut
Non
ø de Base (mm)
ø 45 mm Série Médium
Type d'Adaptation
Sans
Manœuvre de Secours
Sans MdS Manuelle
si Mds Tours Manivelle / Tour Axe
Sans
Longueur Intérieur Tube
0
Longueur Totale Tête Comprise Sans Roue (mm)
Longueur zz (mm)
0
Longueur xx (mm)
486
Couple Nm
50 Nm
Vitesse de Rotation
12 Tours/mn
Type de Vitesse de Rotation
Série Classique
Capacité de la Cage de FdC
27 Tours
Voltage
230v ca Monophasé
Intensité Théorique (A)
1,1
Date à laquelle les infos au sujet du condensateur
Temps de Fonctionnement (s)
240
Température de Déclenchement (°C)
0
Niveau Sonore (dbA)
0
Longueur Câble (m)
2,5
Couleur du Câble
Blanc
Type du Câble
H05VV-F
Nombre de Conducteurs
4
Connexion du Câble au Moteur
Directe
Indice de Protection
IP 44
Garantie Contractuelle
5 Ans
