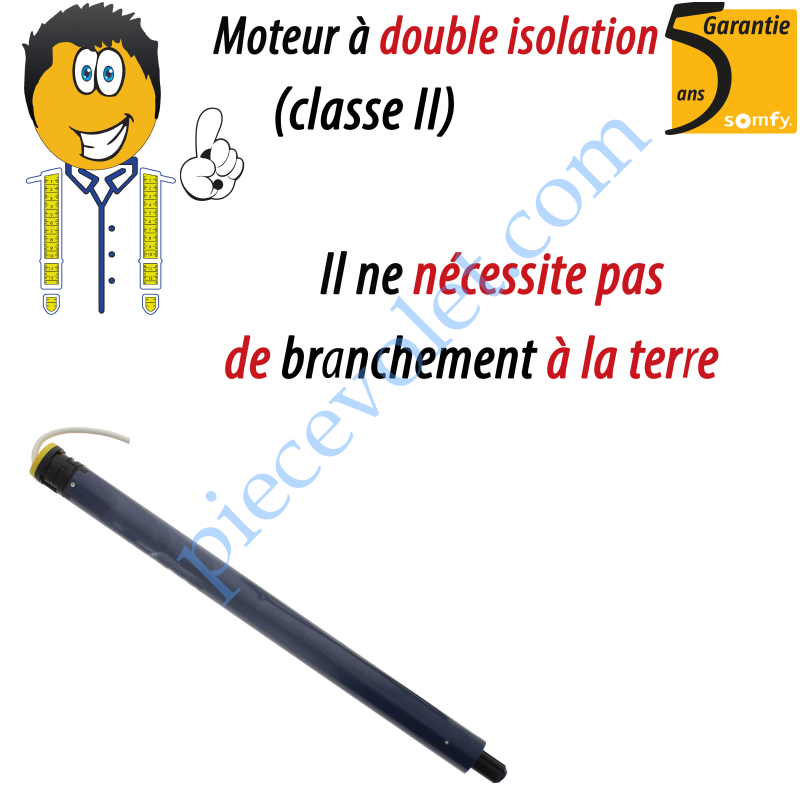

Moteur Screen Up Vitesse Rapide 4,5/30 Sans Carré LS 40 Double Isolation Classe II

Produit réservé aux professionnels
TTC
Ref: 1021220 Marque : Somfy
- Référence de Fabrication :
- Moteur Filaire Sans Commande Radio
- Manœuvre de Secours : Sans
- Fins de Courses : FdC Manuel Progressif
- Couple : 4,5 Nm
- Vitesse de rotation : 30 Tours/mn
- Tension d'utilisation : 230v ca Monophasé
- Isolation électrique : Classe 2
- Intensité : 0.5 A
- Indice de protection : IP 44
- Niveau sonore : 52dbA
- Câble : H05VV-F - Blanc
- Longueur : 2.5 m
- Garantie contractuelle: 5 Ans
Somfy Ref: 1021220 - Moteur Filaire Screen Up (Liaison Filaire entre le Moteur et l'Inverseur de Commande) - Série LS40 WT (Wired Technology = Technologie Filaire) - Réglage Manuel et progressif des Fins de Courses grâce à 2 Vis à 6 pans creux disposées sur la Tête du Moteur - Couple: 4,5 Nm - Vitesse de Rotation Rapide: 30 Tours par Minute (Spécialement utile pour les Stores Toile) - Tête Ronde ø 38 Epaisseur 12 mm en Matériau Composite Percée de 2 Trous ø 3 entr'axes 29 mm - Utiliser Impérativement les vis Plastite référence: 670037 pour fixer une pièce sur la tête moteur - Différents accessoires peuvent être montés sur ce moteur: - Un Carré de 10 mm Mâle référence: 9500602 - Une Tête Etoile LT référence: 9500659 pour utiliser les Supports de la série LT - Kit d'adaptation aux Roues et Couronnes de la série LT50 référence: 9013763 - Classe 2: Ne nécessite Pas d'être raccordé à la Terre - Sans MdS (Manoeuvre de Secours Manuelle)
1021220

Fiche technique

Marque
Somfy
Gamme de Moteur
Screen Up
Type de Moteur
Filaire Ls Double Isolation Somfy Sans MdS
Classe d'Isolation
Classe 2
Protocole Radio
Sans Radio Moteur Filaire
Type de Tête
LS 40 (Somfy) & T3,5 (Simu)
1er Type de Percement de la Tête
2 Trous entr'axes 29 mm dans l'axe du Moteur
Type d'Entraînement des Adaptations
Somfy LS40 ou Simu T3.5 Crabot 6 Branches ø 13-20 mm
Type de FdC
FdC Manuel Progressif
Main
Réversible Montage à Gauche ou à Droite
Fonction Re-tension de la Toile
Non
Fonction Fermeture du Coffre en Douceur
Non
Fonction Relâchement de la Toile en FdC Haut
Non
ø de Base (mm)
ø 35 mm Série Small
Type d'Adaptation
Sans
Manœuvre de Secours
Sans MdS Manuelle
Longueur Intérieur Tube
0
Longueur Totale Tête Comprise Sans Roue (mm)
Longueur zz (mm)
421
Longueur xx (mm)
442
Couple Nm
4,5 Nm
Vitesse de Rotation
30 Tours/mn
Type de Vitesse de Rotation
Série Rapide
Capacité de la Cage de FdC
40 Tours
Voltage
230v ca Monophasé
Intensité Théorique (A)
0,5
Date à laquelle les infos au sujet du condensateur
Temps de Fonctionnement (s)
240
Température de Déclenchement (°C)
140
Niveau Sonore (dbA)
52
Température d'utilisation du Moteur
de - 10 à + 40°Celsius
Longueur Câble (m)
2,5
Couleur du Câble
Blanc
Type du Câble
H05VV-F
Nombre de Conducteurs
3
Connexion du Câble au Moteur
Directe
Indice de Protection
IP 44
Garantie Contractuelle
5 Ans
Nouveau produit

Téléchargement

Ls 40 Réglage & Branchement des Moteurs.pdf

Téléchargement (528.57k)

Résumé des Câblages à ne pas faire.pdf

Téléchargement (50.11k)
