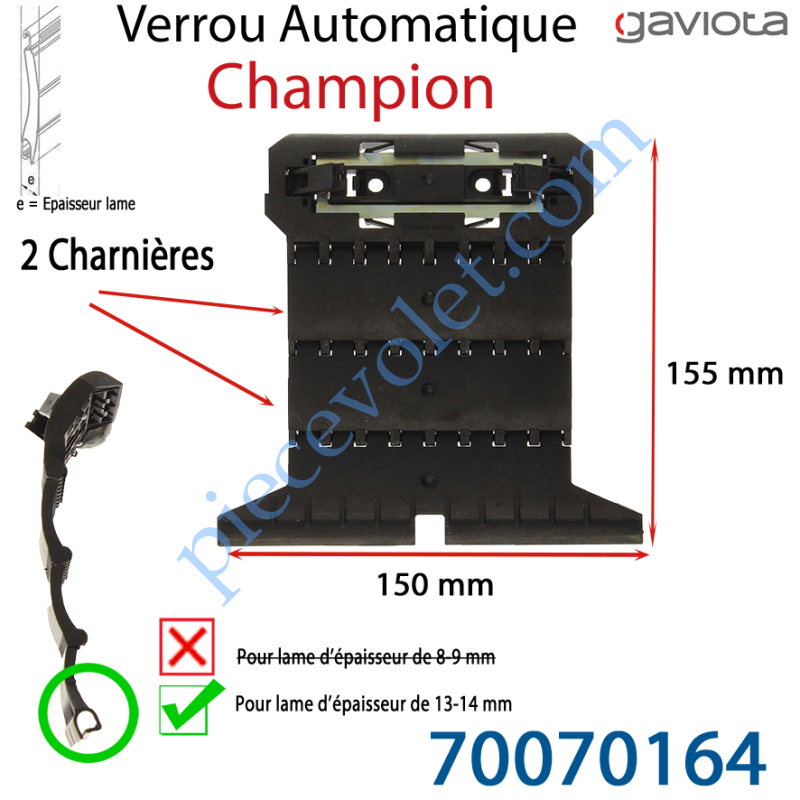

Verrou Automatique Champion de 2 Charnières pour Lame 13-14 mm d'épaisseur

10,26 €
TTC
Gaviota Ref: 70070164 - Verrou Automatique Champion de 2 Charnières pour Lame 13-14 mm d'épaisseur - La Référence peut aussi être libellée: 7007.164 ou 7007-164 ou 7007.0164 - Il se Verrouille Directement sur les Tubes Octogonaux (8 côtés) Gaviota-Simbac dans les fentes rectangulaires de Largeur: 5,5 x Hauteur: 8 mm entre-axes: 75 mm
Quantité

Verrou Automatique Champion de 2 Charnières pour Lame 13-14 mm d'épaisseur - La Référence peut aussi être libellée: 7007.164 ou 7007-164 ou 7007.0164 - Il se Verrouille Directement sur les Tubes Octogonaux (8 côtés) Gaviota-Simbac dans les fentes rectangulaires de Largeur: 5,5 x Hauteur: 8 mm entre-axes: 75 mm
70070164

Fiche technique

Nom de l'Attache
Champion
Type d'Attache
Champion (2 Maillons 4 Parties)
Type de Tube d'enroulement
Octo 52
Type de Tube n°2
Octo 60 Sertissage Intérieur
Matière
Polyamide Renforcée par Fibre de Verre
Largeur Côté Tube (mm)
115
Largeur Côté Tablier (mm)
151
Longueur Utile (mm)
136
Type de Fonctionnement de l'Attache Tablier
Ht Tablier = Ht Bas Tulipe + Pénétration
Longueur Enroulée sur le Tube (mm)
158
Espace Nécessaire dans Coulisse (mm)
11
Poids Maxi de Tablier par Attache (g)
15000
Fractionnement de l'Attache Tablier
Oui (à la Pièce)
Cote A (mm)
1200
Cote B (mm)
2000
Cote C (mm)
2800
Cote D (mm)
3600
Cote E (mm)
4400
Cote F (mm)
5200
Cote G (mm)
0
Coloris
Noir
Type d'articulation
13-14 mm (Attache Lame-Lame Articulation)
Meilleur Type de Fixation
Bride à Insérer dans les Poinçonnages du Tube
